Decentral Gemini IV, 600 mm, vit

530.41.5044.2

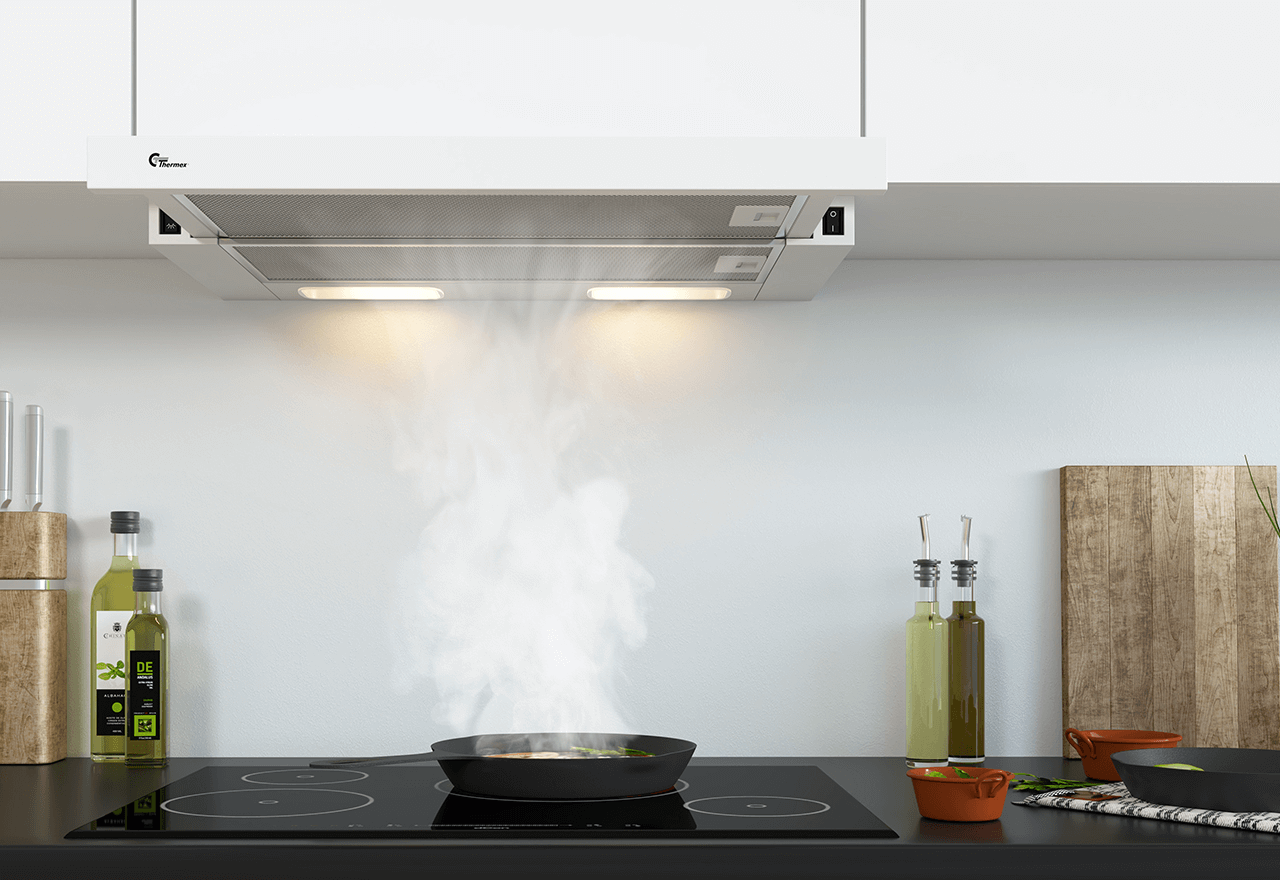

Thermex Decentral Gemini IV 60 cm i vitt med strömbrytare är en av marknadens mest prisvänliga utdragskåpor för decentral ventilation och montering i överskåp Kåpans utformning ger maximal absorption med ett minimum av luftflöde

Thermex Decentral Gemini IV är den senaste nya modellen i vår populära Gemini-serie. Huven är avsedd för decentral ventilation. Det gör att huven har en metallklaff som kan öppnas och stängas via huvens reglage och alltså inte en motor som på en traditionell huv. När spjället öppnar ökas utsuget från huven via byggnadens ventilationssystem.

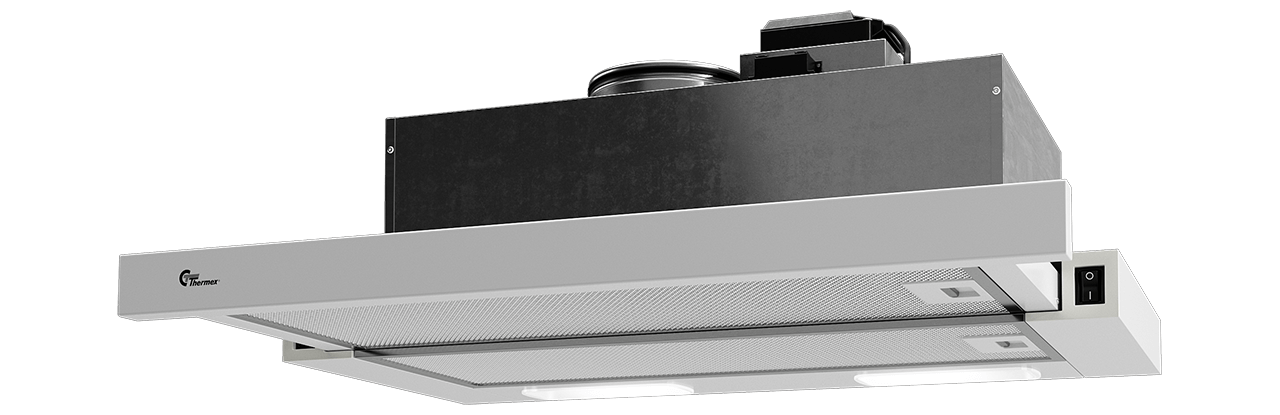

Gemini IV är utformad som en utdragbar huva, vilket har fördelen att täcka ett större område än t.ex. en inbyggd modell. Detta innebär samtidigt att huvens absorptionshastighet förbättras. Och när du inte lagar mat kan du trycka in fläkten och endast fläktens främre list syns under skåpet.

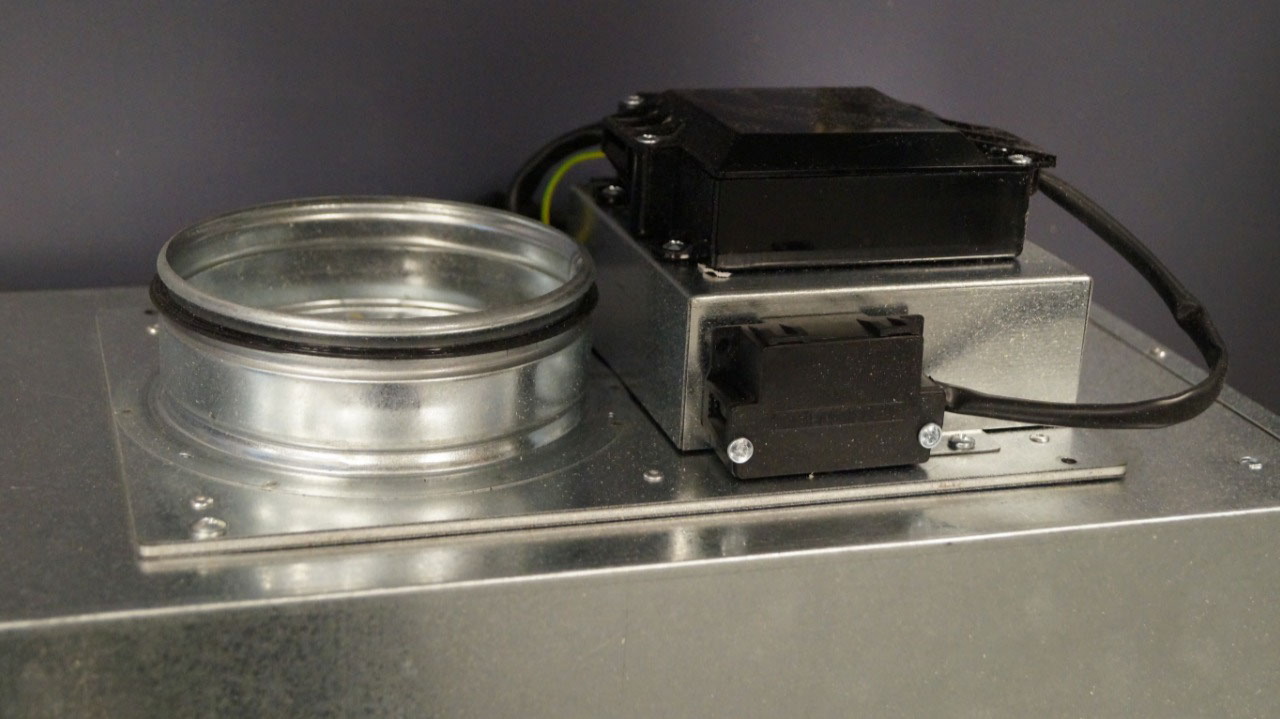

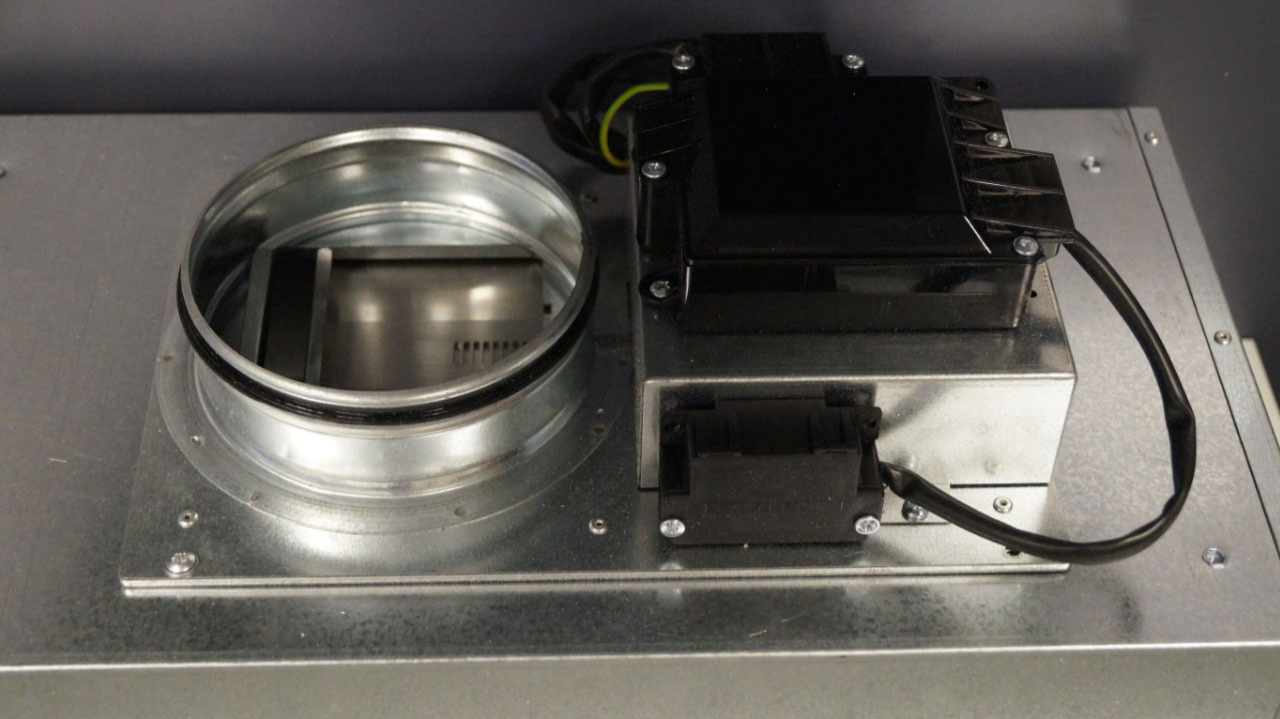

Den nya dämparen i huven är skillnaden från tidigare versioner. Här har stor vikt lagts på att spjällöppningen ska vara så stor som möjligt för att säkerställa minsta möjliga tryckfall. Det gör att mindre krav kan ställas på ventilationssystemet jämfört med tidigare. Ju större öppning, desto mindre tryck över spjället krävs av ventilationssystemet. Dessutom går det även att stänga spjället helt. Gemini IV-dämparen drivs nu av en elmotor, så jämfört med tidigare versioner öppnar huvens spjäll mycket snabbare.
Det finns en inbyggd strömbrytare (trigger/potentialfri kontaktsats) i Gemini IV. Det är en funktion som gör att fläkten kan meddela ventilationssystemet att fläkten är i drift.
Huvans filter tas enkelt bort vid rengöring av huven. Filtren kan diskas i diskmaskin.

Drift

Huvens funktion är mycket enkel. När du drar ut fläkten hittar du en på/av-knapp för huvens belysning på vänster sida. Och på höger sida hittar du även en på/av-knapp för huvens spjäll. Dessutom finns en inbyggd funktion i fläkten som gör att när fläkten trycks in efter avslutad tillagning släcks ljuset och spjället stänger. Och även vice versa, när lådan dras ut, tänds ljuset och slutaren öppnas. Naturligtvis beroende på hur de två vippknapparna för ljus och slutare är inställda.

Installation

Installationen är enkel då huven levereras med vinklar som skruvas in i sidorna på överskåpet, varefter huven skruvas fast i vinklarna. Dessutom har vi gjort det ännu enklare för installatören att anpassa fläkten efter byggnadens ventilationssystem, då alla inställningar av fläktens nyutvecklade spjäll kan göras efter montering genom att kåpans filter tas bort. Justeringsscheman och måttscheman finns i fläktens monteringsanvisning.
  • Inbyggd strömbrytare (trigger)
  • Enkel installation
  • Effektivt metallspjäll med lågt tryckfall

Specifikationer

Manöverpanel
Vippknappar
Material
Vitlackerad
Osuppfångning >75% monteringshöjd 500 mm [m3/t]
152
Osuppfångning >75% monteringshöjd 600 mm [m3/t]
171
Strömförsörjning [V]
230
Se Alla specifikationer

Projekteringsfane

Osuppfångning teststandard
EN 13141-3

Specifikationer

Manöverpanel
Vippknappar
Material
Vitlackerad
Osuppfångning >75% monteringshöjd 500 mm [m3/t]
152
Osuppfångning >75% monteringshöjd 600 mm [m3/t]
171
Strömförsörjning [V]
230

Mått och vikt

Max. bredd [mm]
600
Max. djup [mm]
480
Max. höjd [mm]
224
Kanaldimension (mm)
Ø125
Förpackningsbredd [mm]
350
Förpackningsdjup [mm]
635
Förpackningshöjd [mm]
240
Nettovikt [kg]
8
Bruttovikt [kg]
9

Funktioner

Manöverpanel
Vippknappar
Dekorationsbelysning
Naj
Timer funktion
Ja
Flyttbart utsug
Ja
Inbyggd trigger (Slutande kontakt)
Ja
Dimmerfunktion
Nej
Periodisk ventilation
Nej
Wi-Fi
Nej
Toplink kompatibel
Nej
Smarthome
Nej

Tekniska specifikationer

Belysningseffekt [W]
2,5
Belysningens totala effekt (WL) [W]
5
Osuppfångning >75% monteringshöjd 500 mm [m3/t]
152
Osuppfångning >75% monteringshöjd 600 mm [m3/t]
171
Osuppfångning teststandard
EN 13141-3
Strömförsörjning [V]
230

Övriga specifikationer

EAN
5703347532405
Fettfilter typ
Alufilter
Antal filter
2
Antal lampor
7
Bottensug
Ja
Frontsug
Ja
Monteringstyp
Utdragbar
Typ av köksfläkt
Centralventilation lägenhet
Front färg
Vit
Färg
Vit
Front materiale
Vitlackerad plåt
Material
Vitlackerad
